【行业方案】——AI服务器电源机柜 Power Rack HVDC MW级 测试方案

一引言：Power Rack MW级测试的全新挑战

服务器机柜Power Rack作为整个提供电力的一体化集中供电系统，通常由多个电源架（Power shelves）并联组成，功率最高可达数兆瓦级别，在目前AI算力中心，单机架的功率密度已从过去的10-20kW跃升至100kW以上，AI训练的瞬时功率可达1.44MW，相当于1800台家用空调同时启动的功耗。因此，对Power Rack进行全面、可靠的综合性测试，已成为AI服务器整机验证和产线品质控制中的关键环节。

图：麦格米特1MW 800伏直流电源机架（Power Rack）

当前，传统电源测试方法往往存在以下局限性：动态响应测试无法模拟真实 GPU 瞬时功耗变化、大功率带载测试能耗高且散热困难。深圳市费思泰克科技有限公司（简称：费思 Faith）的可编程电源与电子负载产品，凭借 20 年测控经验及先进测控技术，成为应对上述挑战的理想选择。

二技术挑战：Power Rack 测试四大难点

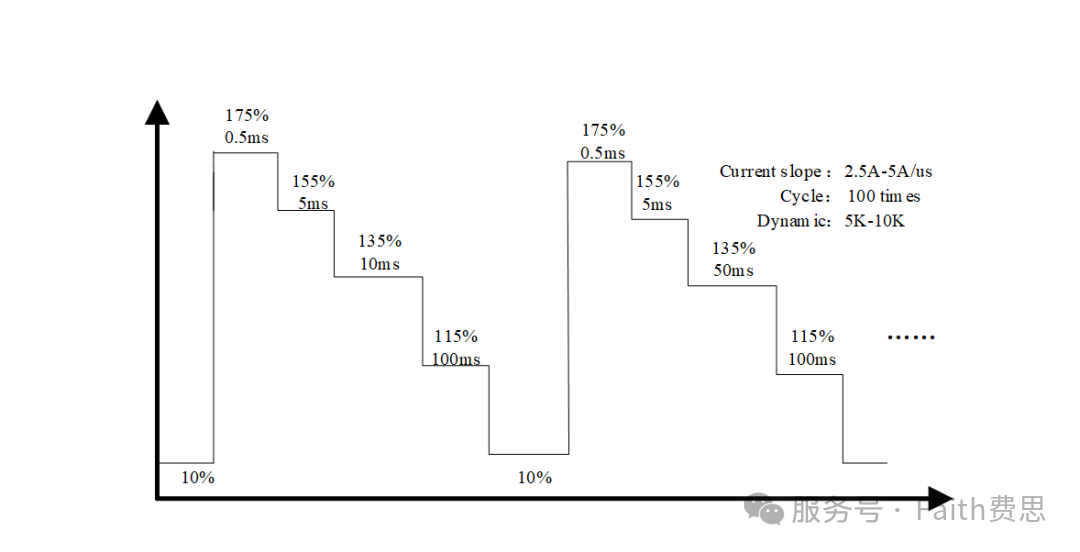

图：费思电子负载 EDPP 测试曲线

图片来源：费思 Faith 技术部

三费思三大解决方案

根据当前 HVDC MW 级服务器机柜（Power Rack）测试需求，费思制定了以下三大解决方案：

1

适用于动态响应测试、EDPP 测试

高斜率消耗式电子负载 FT68200H

智能控制：42 台 24 kW 高速负载并机，控制功率达1 MW

瞬时过载：支持 200% 功率过载循环测试（10 ms 内）

动态斜率：单机柜 96 A/μs，并机150 A/μs 以上

2

适用于需降低能耗的研发验证场景

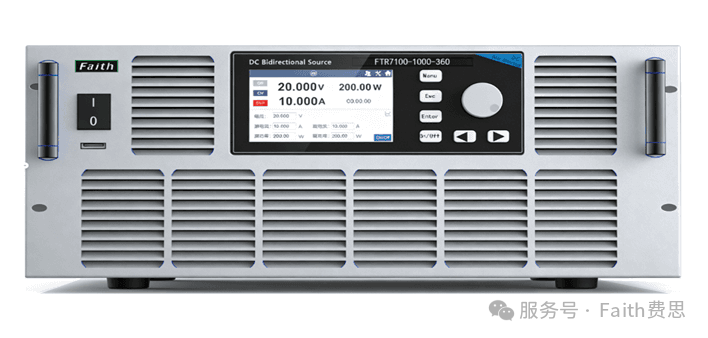

回馈式高斜率电子负载 FTR7000H

能量回馈：80% 回馈效率，有效降低测试能耗成本

瞬时过载：支持 180% 功率过载循环测试（5 ms 内）

动态斜率：40 A/μs，满足 GPU 瞬态功耗模拟需求

3

适用于大功率长时间老化测试

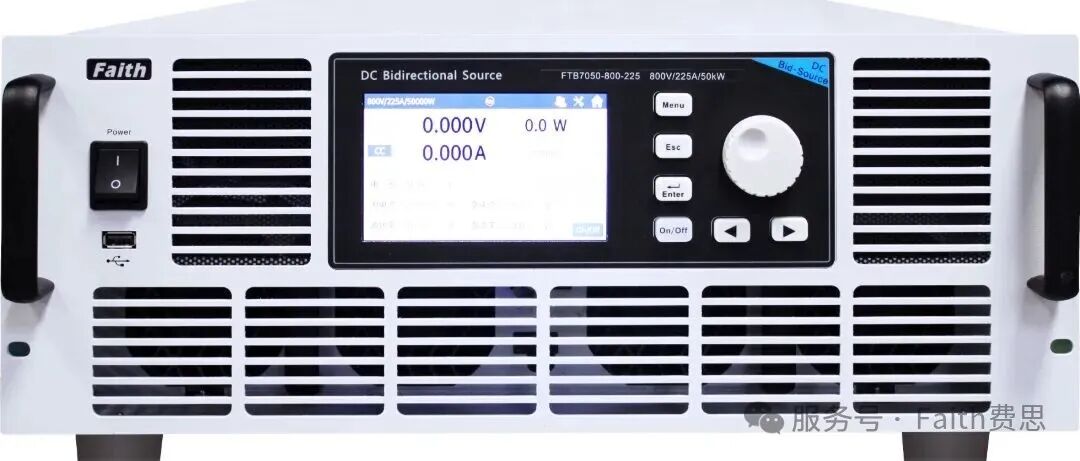

双向电源 FTB7000

回馈效率：高达93%，功率因数 0.99，综合成本降低 95% 以上

无缝切换：源载双象限无缝切换，正负电流切换无过冲

持续运行：适合 7×24 小时连续稳定运行

---

四应用场景：从研发验证到产线测试的全链路支持

应用阶段	测试目标	推荐方案	费思产品价值体现
研发设计	验证整柜响应能力与功率循环能力	方案一 费思高斜率电子负载FT68200H	96A/μs精准模拟AI芯片瞬态功耗，支持多台负载同步施加阶跃负载，真实复现GPU/CPU瞬时功耗变化
研发设计	兼顾高动态响应与低能耗需求	方案二 费思回馈式高斜率负载FTR7000H	40A/μsGPU瞬态功耗模拟需求，80%回馈效率降低长时间测试成本
产线/可靠性验证	长时间通电老化，验证长期稳定性	方案三 费思双向源FTB7000	能量回馈93%，综合成本降低95%+；适合7×24小时连续运行

⚠️ 以上为典型方案，具体选型需根据 Power Rack 的功率等级、工作电流与具体使用场景综合评估。如有特殊需求，欢迎咨询费思技术工程师。

---

五小结

费思 Faith——算力时代的能源测试伙伴

从 AI 服务器机柜 Power Rack 的瞬态动态响应测试，到长期可靠性老化验证，费思 Faith 提供整套 AI 服务器电源测试方案，已服务于多家国际大厂。

适用于GPU电源、高压直流（HVDC）电源供应单元‌（PSU）、集成化的电源柜Power Shelf /电源机柜Power Rack、备用电池单元BBU、直流母排（Busbar）的各项测试需求。

费思 Faith 将继续创新，携手全球服务器与电源厂商，共同筑牢算力时代的能源基石。

本文部分资料由AI辅助查询，人工审核整理
