SIM6300臭氧老化试验箱德国ANSEROS安索罗斯

SIM6300臭氧老化试验箱德国ANSEROS安索罗斯

臭氧对橡胶的老化有着重要影响。臭氧会攻击人造橡胶的碳碳双键并且在其表面产生裂痕。橡胶件如绝缘电缆、密封件和轮胎等会因此被破坏，从而缩短了它们的使用寿命。

德国ANSEROS安索罗斯公司依据国际标准如ASTM、ISO和DIN发展并制造了臭氧测试系统，为用户测试橡胶产品的臭氧老化提供了可靠的测试条件。

德国ANSEROS安索罗斯公司SIM系列臭氧箱专门用于橡胶，汽车零部件，电缆和密封件的臭氧老化测试，其功能包括：自动PLC控制，精确模拟和控制温度、湿度、臭氧浓度；不同的工具帮助您进行多项静态和动态测试。使用ANSEROS安索罗斯公司臭氧测试系统，您能够实现任何橡胶制品的加速老化，从而预测产品寿命。

SIM6300臭氧老化试验箱德国ANSEROS安索罗斯

使橡胶产生裂纹（老化）的臭氧作用时间与臭氧浓度之间的关系

在多数情况下，使橡胶产生裂纹（老化）的臭氧作用时间（τ）与臭氧浓度（C）两者之间有着明显的联系。

τ·Cn=Const.     log τ=K-n logC

τ：使橡胶产生裂纹（老化）的臭氧作用时间（h）

C：臭氧浓度（ppm）

n：橡胶的常数（橡胶不同常数也不同）

K：常数

如果我们将使橡胶产生裂纹（老化）的臭氧作用时间（τ）与臭氧浓度（C）的实验数据，按照上述对数公式进行绘图就可以得出线型关系。很明显，随着臭氧浓度的提高，臭氧对橡胶产生裂纹（老化）所需的时间就越短。这些测试是在比一般使用环境更恶劣的条件下进行的，是对材料的加速测试评估。图中的实线表示在测试过程中得到的实际测量数据，虚线是通过计算得到的评估值。因此，臭氧浓度的变化对橡胶的臭氧老化时间长短有着重要影响。

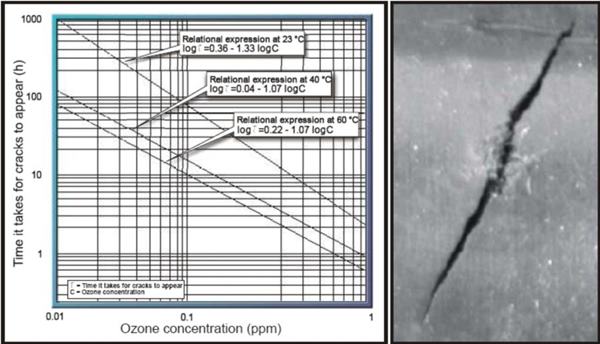

橡胶臭氧老化产生裂纹所需的时间与臭氧浓度的关系（NBR）

<测试条件>样品：I形哑铃状，拉伸应变：20±2%，评估：用50倍放大镜检查裂纹

1.基本结构和抗臭氧老化

（1）分子结构

NBR和HNBR的抗臭氧老化性是由它们的结构决定的。

基本分子结构如下图：

双键：臭氧会与NBR的双键发生反应并使化学链断裂，从而使到NBR发生降解。

另一方面，HNBR变得越来越普遍了，而且它通过加氢把NBR的双键去掉了。虽然HNBR的结构中仍然存在着少量的双键，这些双键的作用是让它维持橡胶的特性，但是它的结构却有着抗臭氧老化性。

（2）臭氧老化性

曾经有人按照ISO1431标准的测试条件做了一个实验，其中臭氧的浓度是1ppm。这些测试条件（臭氧浓度、温度和拉伸应变）都比一般工作环境要恶劣很多。因此，NBR在测试后1-25个小时就出现了裂纹；然而在同样测试条件下，HNBR在经历了1000小时的测试后仍然不开裂。

<测试条件>臭氧浓度：1ppm。样品：I形哑铃状，拉伸应变：20±2%。测试温度：40±1℃。

二、ANSEROS公司臭氧测试系统与标准概述

德国ANSEROS安索罗斯公司臭氧测试系统中，气流方向的设计满足标准要求。

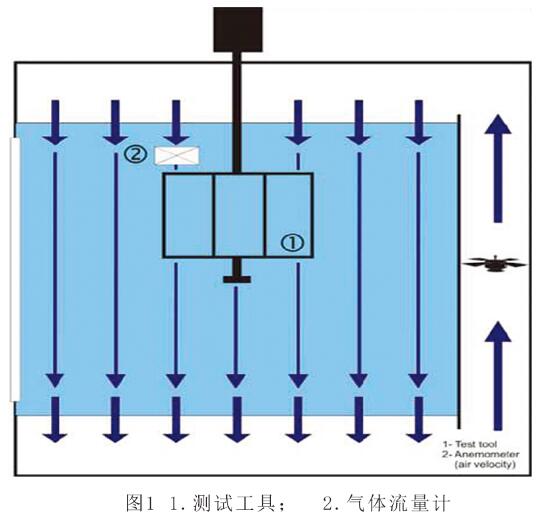

德国ANSEROS安索罗斯公司生产的SIM7000系列臭氧箱可产生平行气流，气流方向的设计满足标准ISO 1431-1 和GB/T 7762。（如图1）

德国ANSEROS安索罗斯公司生产的SIM6000系列臭氧箱可以产品正交气流。（如图2）
