同惠TH1991高精度源表

简要描述:同惠TH1991高精度源表TH1991/TH1992系列精密源/测量电源,可同时输出并测量电压和电流,在仪器中集成了电流源、电压源、电压表、电流表功能,各功能可任意切换。

  • 产品型号:
  • 厂商性质:代理商
  • 更新时间:2022-09-19
  • 访  问  量:73

相关文章

Related Articles

详细介绍

品牌其他品牌应用领域能源,电子,交通,汽车,电气

同惠TH1991高精度源表

  • 简介

  • TH1991/TH1992系列精密源/测量电源,可同时输出并测量电压和电流,在仪器中集成了电流源、电压源、电压表、电流表功能,各功能可任意切换。

    TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率,支持高速采样,可生成任意波形。

    TH1991/TH1992系列精密源/测量单元系列采用了7英寸电容式触摸屏,以Linux操作系统为底层,交互式图形用户界面及各种显示模式,并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能,无需连接上位机即可完成IV功能测试,可显著提高测试效率。

    TH1991/TH1992系列精密源/测量单元全面、综合的电源和测量功能,是测试半导体、有源/无源器件以及各种其他器件与材料的理想选择。

    TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域。


    功能特点

    A.四象限输出

    TH199X系列可在四个象限,最大输出范围(仅部分型号)

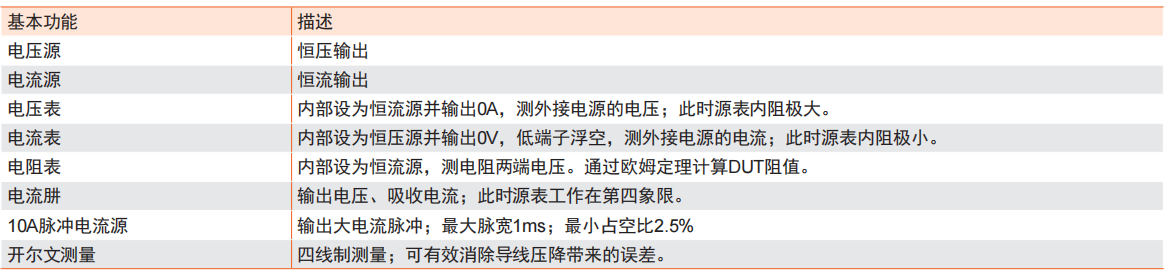

    B.多种工作方式

    TH199X可按如下工作模式工作


    C.半导体元件静态特性测试

    TH199X系列精密源/测量单元无需上位机软件,可直接在仪器界面设置并生成半导体元件如二极管、三极管、MOS管、IGBT等IV特性曲线,并可以直接调用常用器件库,快速完成测试。

    1)二极管IV特性测试



    2)场效应管输出特性曲线



    3)三极管输入输出特性曲线



    D.标配附件



  • 同惠TH1991高精度源表应用

  •  半导体、分立与被动元件测试

    二极管、激光二极管、LED

    光电探测器、传感器

    场效应管、三极管

    ICs(ICs、RFICs、MMICs)

    电阻、变阻器、热敏电子、开关

     精密电子及绿色能源器件测试

    光伏电池

    功率半导体

    电池

    汽车

    医学仪器

    用于板级测试的功率与直流偏置源

     研究及教育

    新材料研究

    纳米器件特性

    巨磁电阻

    有机设备

    任何精密I/V源或测量

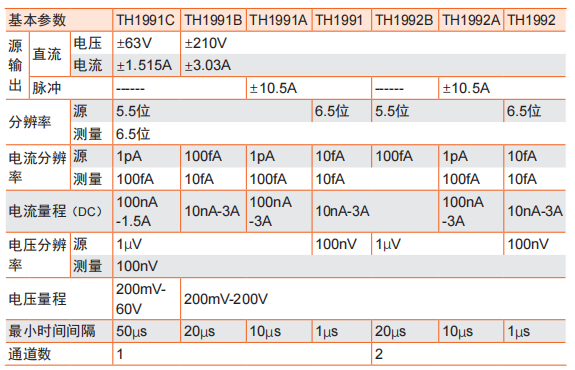

  • 技术参数

    产品型号

    TH1991

    TH1992B

    TH1992

    显示

    显示器                       7英寸电容式触摸彩色LCD显示器,分辨率800×480

    关键指标

    通道数

    22

    最大输出

    电压

    ±210V

    电流

    直流

    ±3.03A

    脉冲

    ±10.5A

    ------

    ±10.5A

    电源

    最大位数

    位数

    6 1/2

    5 1/2

    6 1/2

    最小分辨率

    电压

    100nV

    1μV

    100nV

    电流

    10fA

    100fA

    10fA

    测量

    最大位数

    位数

    6 1/2

    最小分辨率

    电压

    100nV

    电流

    10fA

    电压量程

    200mV-200V

    最小间隔时间

    1μs

    20μs1μs

    电压测量/电压源(精度:读数百分比+偏置)

    量程

    ±200mV

    测量分辨率

    100nV

    精度

    ±(0.015% + 225μV)

    ±2V

    测量分辨率

    1μV

    精度

    ±(0.02% + 350μV)

    ±20V

    测量分辨率

    10μV

    精度

    ±(0.015% +   5mV)

    ±200V

    测量分辨率

    100μV

    精度

    ±(0.015% +   50mV)

    电流测量/电流源

    量程

    ±10 nA

    测量分辨率

    10fA(TH1991A/TH1992A无此量程)

    精度

    ±(0.10 % + 50   pA)

    ±100nA

    测量分辨率

    100fA

    精度

    ±(0.06% +   100pA)

    ±1μA

    测量分辨率

    1pA

    精度

    ±(0.025% +   500pA)

    ±10μA

    测量分辨率

    10pA

    精度

    ±(0.025% +   1.5nA)

    ±100μA

    测量分辨率

    100pA

    精度

    ±(0.02% +   25nA)

    ±1mA

    测量分辨率

    1nA

    精度

    ±(0.02% +   200nA)

    ±10mA

    测量分辨率

    10nA

    精度

    ±(0.02% + 2.5μA)

    ±100mA

    测量分辨率

    100nA

    精度

    ±(0.02% + 20μA)

    ±1A

    测量分辨率

    1μA

    精度

    ±(0.03% +   1.5mA)

    ±1.5A

    测量分辨率

    1μA

    精度

    ±(0.05% +   3.5mA)

    ±3A

    测量分辨率

    10μA

    精度

    ±(0.4% + 7mA)

    ±10A

    测量分辨率

    10μA

    精度

    ±(0.4% + 25mA)

    脉冲源(脉宽是指10%上升沿至90%下降沿的时间,基数电平:脉冲低点电平,峰值电平:脉电平)



  •    0.06% + 35Ω


    2MΩ

    分辨率

    1Ω

    测试电流

    1μA

    电流量程

    1μA


       0.095% + 350Ω

    20MΩ

    分辨率

    10Ω

    测试电流

    100nA

    电流量程

    100nA


      0.18% + 3.5kΩ

    200MΩ

    分辨率

    10Ω

    测试电流

    10nA

    电流量程

    10nA


    1.08% + 35kΩ

    接口

    RS232CUSB HOSTUSB DEVICELANHANDLER

    环境和温度


    使用温湿度范围

    23°C±5°C

    存放温湿度范围

    23°C±5°C

    精度保证温湿度

    23°C±5°C

    预热时间

    60分钟

    环境温度变化

    30%80%RH

    校准周期

    一年

    一般指标


    电源

    90 V to 264   V, 47 Hz to 63 Hz, 250 VA maximum

    功率

    31.8W

    上架尺寸

    215mmx132mmx490mm

    外形尺寸

    235mmx154mmx530mm

    重量

    8.5kg(单通道)/   10kg(双通道)
