辐射抗扰度测试系统NSG4070C-80

更新时间:2021-09-29

简要描述:

辐射抗扰度测试系统NSG4070C-80测试系统是AMETEK CTS 是汽车EMC测试各个部分解决方案的供应商:充电系统12/24/48V 电池系统和辐射抗扰度测试。与我们讨论我们如何帮助下一代汽车的制造商遵守各种标准,以及对电气和电子组件和系统的影响。了解有关汽车标准的更多信息。传导和射传导射频抗扰度测试设备IEC61000-4-3辐射抗扰度测试系统。

ISO11452-2辐射抗扰度测试系统AMETEK CTS 是汽车 EMC 测试各个部分解决方案的供应商:充电系统、12/24/48V 电池系统和辐射抗扰度测试。与我们讨论我们如何帮助下一代汽车的制造商遵守各种标准,以及对电气和电子组件和系统的影响。了解有关汽车标准的更多信息。传导和射传导射频抗扰度测试设备NSG4070C-80,NSG4070C-110,IEC61000-4-3辐射抗扰度测试系统,ISO11452-2测试系统辐射抗扰度测试系统NSG4070C-80


ISO11452-2辐射抗扰度测试系统从GB/T 38661-2020中看到,有关EMC中的抗扰度测试既有ISO/IEC瞬态类的又有ISO射频类的,我把标准中的“辐射抗扰度"所述内容拆分成3项,所以,可以认为一共有7个测试项目,分别为:


电源线瞬态传导抗扰度


按照GB/T 21437.2-2008的试验方法,测试等级为3级;


信号线/控制线瞬态传导抗扰度


按照GB/T 21437.3-2012的试验方法,测试等级为3级;


电快速瞬态脉冲群抗扰度


按照GB/T 17624.4-2018的试验方法,测试等级为3级,脉冲重复频  率为5 KHz;


静电放电抗扰度


按照GB/T 19951中的试验方法,测试等级最高分别为直接接触放电    +/-6KV, 空气放电+/-15KV,详见标准;


辐射抗扰度


按照GB/T 33014.2的试验方法,测试的频率范围为400MHz~2GHz,测试场强为30V/m;


大电流注入抗扰度


按照GB/T 33014.4的试验方法,测试的频率范围为1MHz~400MHz,测试等级为60mA;


磁场抗扰度


按照GB/T 33014.8的试验方法,测试的频率范围为15Hz~150KHz,测试等级为3级;


以上这7个测试项目,也可以对应到国际标准,分别是:


ISO 7637 《道路车辆—由传导和耦合产生的电骚扰》


本标准描述的是汽车上电气设备所经常产生的一些常见瞬态干扰信号,


通过传导和耦合方式对被测设备造成干扰的测试方法。本标准引用了ISO 7637中的两项:


ISO7637-2:第2部分:沿电源线的电瞬态传导


ISO7637-3:第3部分:沿电源线以外的其他线缆的电瞬态传


ISO10650《道路车辆—电放电产生的电气干扰》(Road vehicles–Electrical disturbances from electrostatic discharge)该标准涉及的是人体与车辆接触时所产生的静电放电对车辆电子器件所造成的影响。


电快速瞬变脉冲群抗扰度试验 IEC 61000-4-4


ISO 11452(零部件,射频类抗扰度测试)


ISO 11452 《道路车辆—窄带辐射电磁能量所产生的电气干扰—零部件测试法》该标准为抗窄带电磁辐射源产生的电磁干扰零部件测试方法,ISO 11452一共包括11个部分,本标准引用了其中的如下3个测试项:


ISO 11452-2《第2部分:自由场法》


ISO 11452-4《第4部分:BCI法》


ISO 11452-8《第8部分:磁场抗扰度》


辐射抗扰度测试系统NSG4070C-80为了方便理解这些抗扰度测试项,我进行了分类,编写了一个表格,如表1所示:


表1:标准中抗扰度测试项的具体分类


二. 针对电动汽车用电池管理系统的抗扰度测试的实现


GB/T 38661-2020是针对电动车领域的一个新的标准,为了实现表1中所列的EMS抗扰度测试项目,各EMC认证实验室都会考虑一下现有的测试设备和能力是否可以满足,简单举例如下:


如果是医疗行业或者民标类的EMC实验室,通常都已经具备了IEC61000-4-3,IEC 61000-4-6,IEC61000-4-4 等标准相关的测试设备和能力,需要考虑增加ISO11452-2, ISO11452-4, ISO11452-8, ISO7637-2, ISO7637-3, ISO10650 相关的测试设备和能力;


如果是汽车行业的EMC实验室,通常都已经具备了ISO标准相关的测试设备和能力,比如,已有ISO11452-2, ISO11452-4, ISO11452-8, ISO7637-2, ISO7637-3, ISO10650 测试系统或设备,需要考虑增加IEC标准相关的测试设备和能力;


有些测试系统可能是可以共用的,或者可以升级,或者买套全新的,比如:


1. 辐射抗扰度测试


按照GB/T 33014.2的试验方法,测试的频率范围为400MHz~2GHz,测试场强为30V/m。


汽车行业的EMC实验室通常已经具备ISO11452-2的测试系统,比如,如图1所示。完全可以实现这项的测试。



图1:ISO11452-2测试系统


而作为医疗行业或者民标类的EMC实验室,通常都已有 IEC61000-4-3的抗扰度测试系统,比如,可以覆盖80MHz~6GHz,实现10V/m@3m的测试系统,如图2所示。根据现有情况可能只需要对软件和天线等做些补充或调整,即可实现此测试项。如果能力不够,则需要添置功放或者一套全新的系统。能力主要体现在系统中的功放的覆盖频段和功率够不够,进一步决定了场强够不够。


图2:IEC61000-4-3辐射抗扰度测试系统

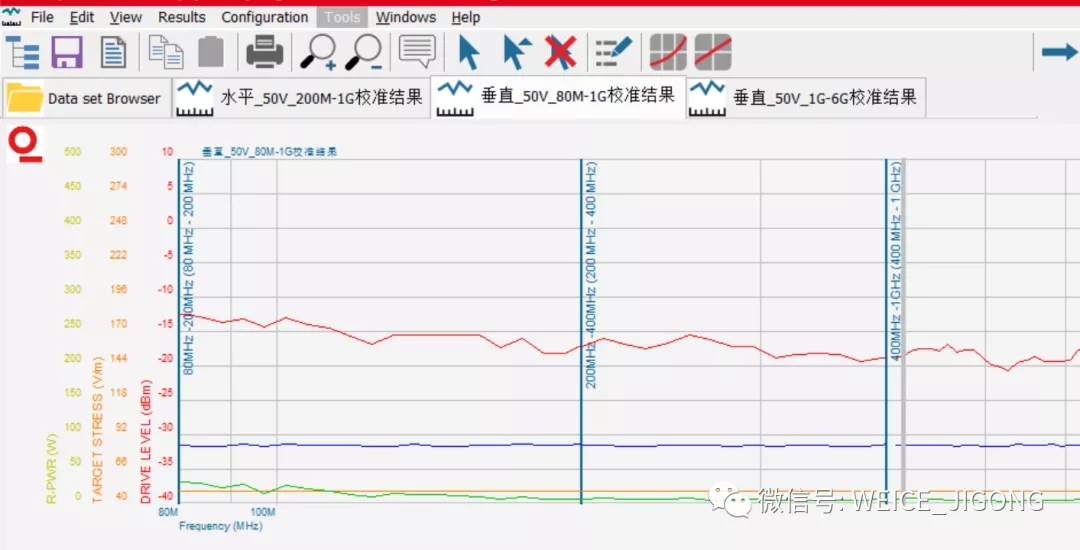

图3:辐射抗扰度的测试软件


2. 大电流注入抗扰度测试

按照GB/T 33014.4的试验方法,测试的频率范围为1MHz~400MHz,测试等级为60mA;

汽车行业的EMC实验室通常已经具备ISO11452-4的测试系统,比如,如图4所示,完全可以实现这项的测试。



图4:通用的射频传导测试系统


而作为医疗行业或者民标类的EMC实验室,通常都已有 IEC61000-4-6的抗扰度测试系统,比如,可以覆盖150KHz~80/230MHz的测试系统,如图5所示。根据现有情况可以考虑进行升级,或者添置一套全新的系统,如图4和图6所示。

图5:传导射频抗扰度测试设备NSG4070C-80


图4和图6所示的系统,可以认为是通用的射频类抗扰度测试系统,系统中包括了频率覆盖范围4KHz~400MHz的射频信号源,三路功率计和110W的功放,结合icd.control软件可以满足众多EMS标准的测试,包括ISO11452-4,ISO11451-4,ISO11452-3, ISO11452-5, IEC 61000-4-6,DO-160-CS, 军标的CS114测试,ISO7637-4中的Pulse A, IEC61000-4-39临近距离磁场抗扰度测试,还支持众多车企的BCI测试标准。

图6:通用的NSG4070C-110
